مشابك ومدخلات التيار العالي الثقيلة

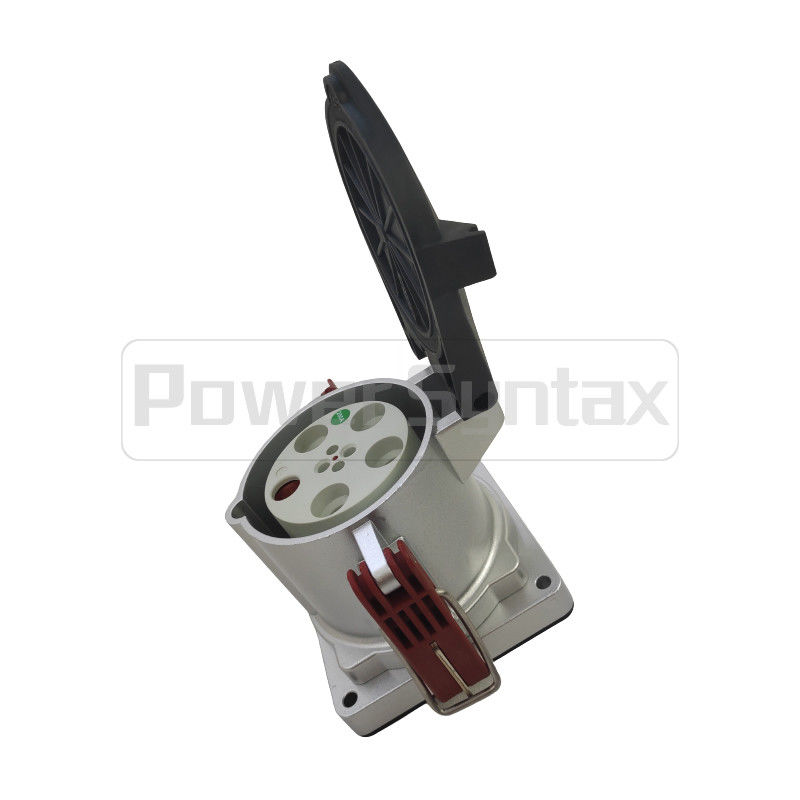

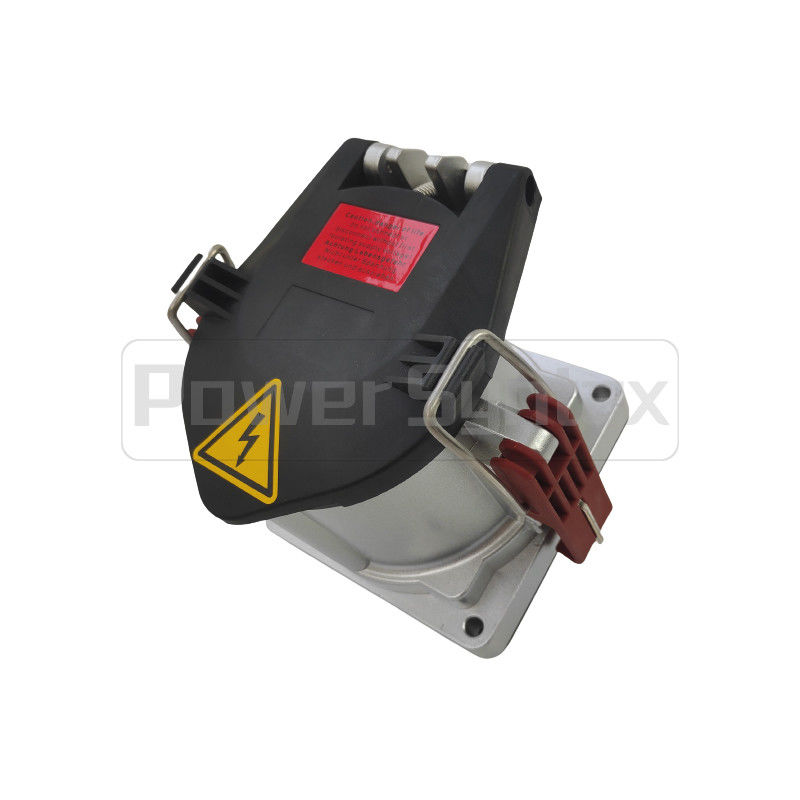

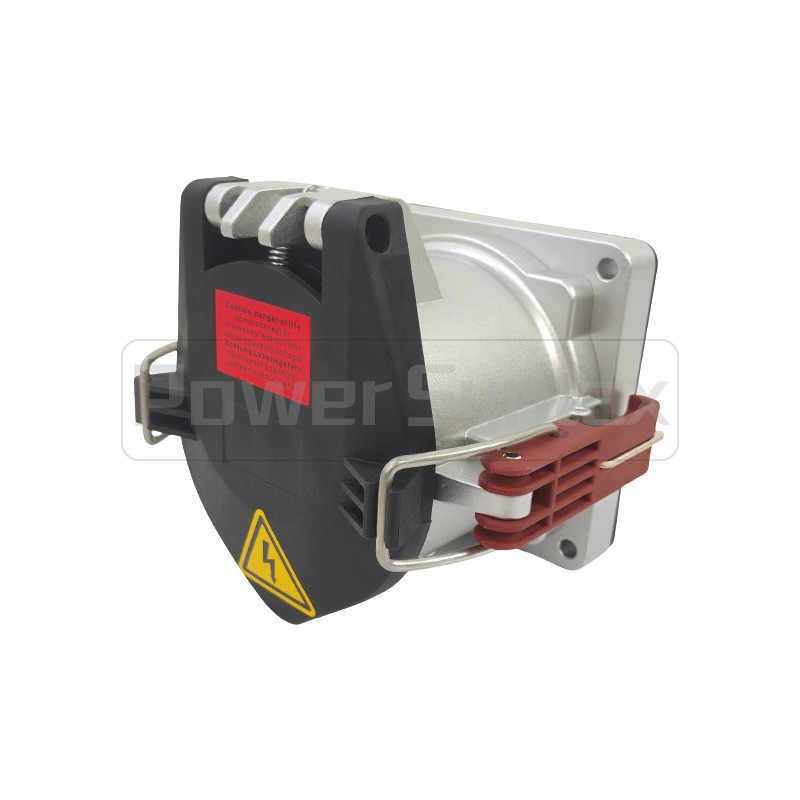

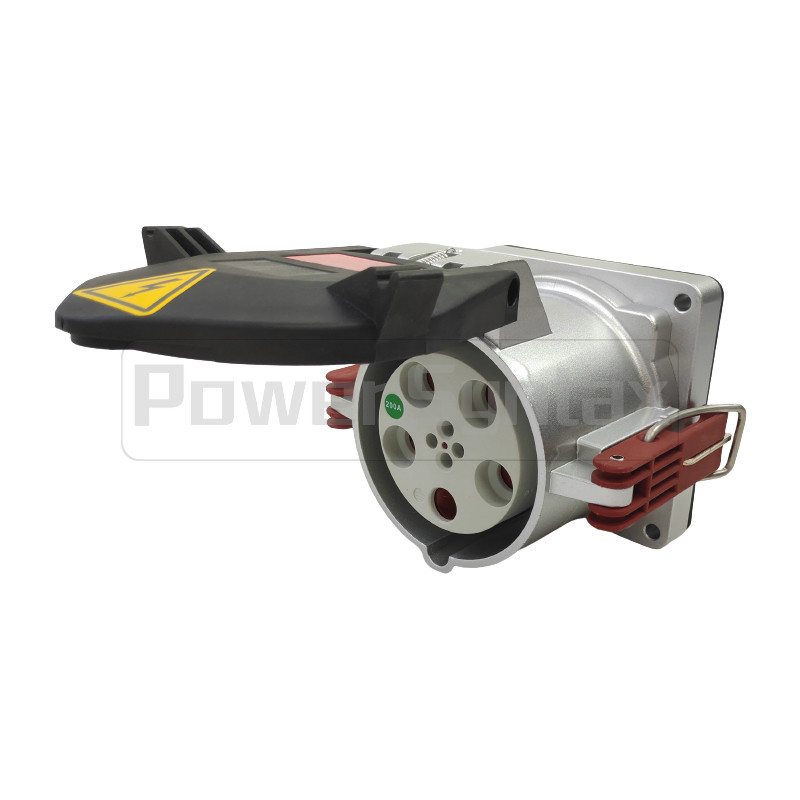

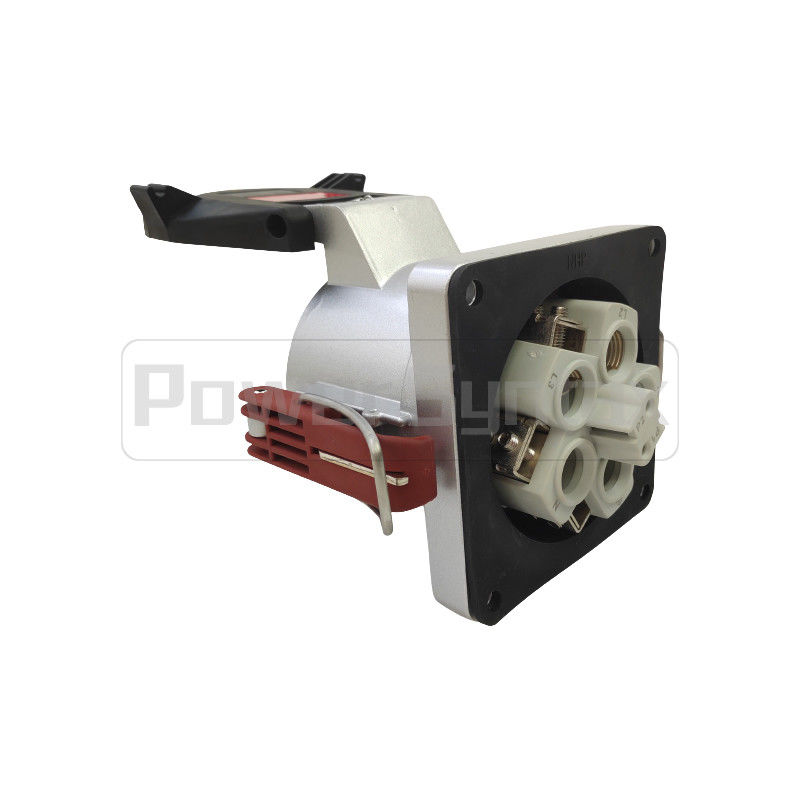

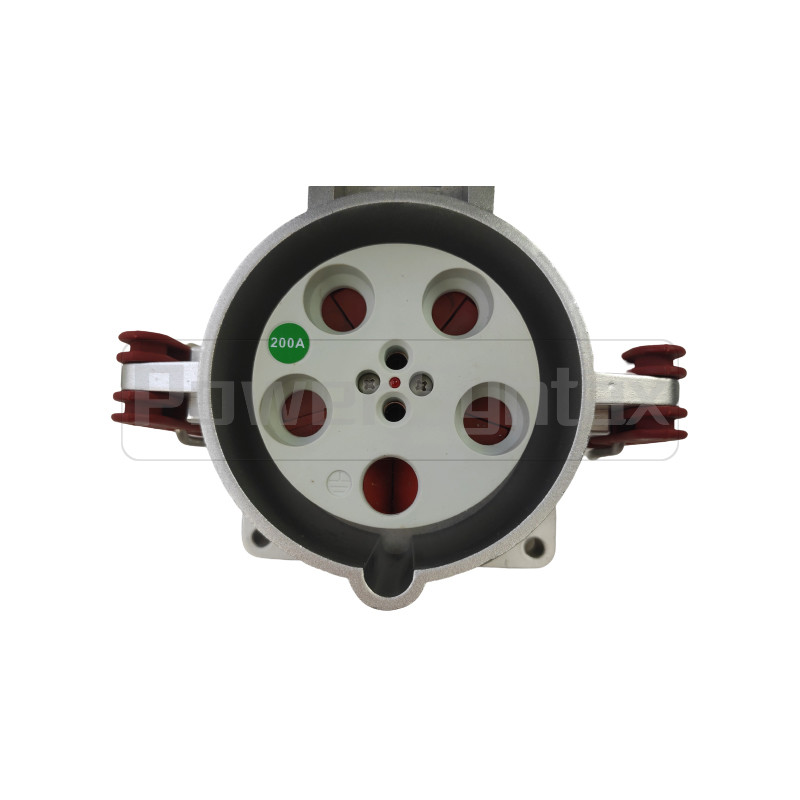

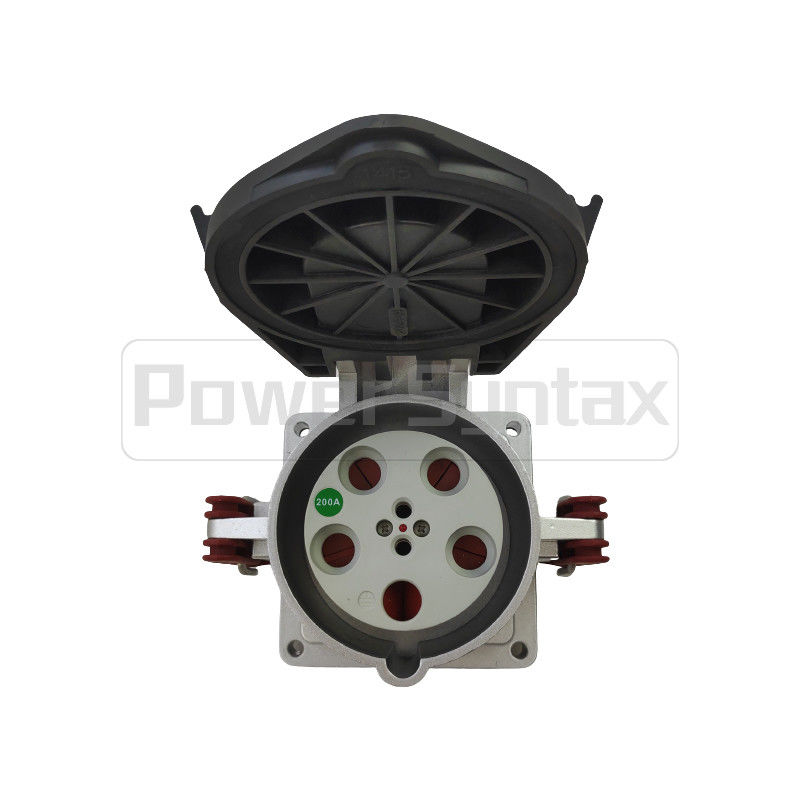

مقبس صناعي عالي التيار شديد التحمل PowerSyntax 5P 200A IP67 380Vجزءرقم 75246

المعايير الفنية:

رسم الأبعاد:

الميزات والفوائد:

• حماية كاملة ضد التلامس والموثوقية في الظروف البيئية المعاكسة بسبب فئة الحماية IP67 (مقاومة للغبار ومقاومة للماء).

• تضمن جهات الاتصال التجريبية المدمجة القياسية أيضًا إمدادًا آمنًا للطاقة. يمكن توجيه كابل التجريب في كابل الإمداد ككابل هجين أو بشكل منفصل في الغلاف.

• توصيلات الكابلات ممكنة مع وبدون حلقة.

• تزيد البراغي الثابتة من الأمان وتتيح التركيب السريع والسهل.

• تحمي حماية تلامس الأصابع المثبتة بشكل دائم من خطر التعرض لصدمة كهربائية إذا تم لمس الأجزاء الحية عن غير قصد وتمنع أيضًا تعطل النظام بسبب اختراق الجسيمات الغريبة.

• يتحمل الغلاف المصنوع من الألومنيوم المتين للغاية أحمالًا تبلغ حوالي 2 طن وبالتالي يمكن استخدامه في أقسى الظروف وأكثرها سوءًا.

• موثوقية عالية في درجات الحرارة من -40 درجة مئوية إلى + 100 درجة مئوية.

• أسلاك سهلة باستخدام أدوات التركيب القياسية ومدخل كابل سهل الاستخدام.

إصدارات الخدمة الشاقة للصناعة:

لسنوات عديدة، كانت PowerSyntax شريكًا قويًا في مجال مقابس وأجهزة المقابس CEE حتى 125 أمبير. الآن تم تمديد البرنامج المعروف إلى أجهزة المقابس والمقابس عالية التيار حتى 400 أمبير. كالمعتاد، تعطى الأولوية القصوى لمعايير السلامة والجودة والموثوقية. يمكن العثور على أجهزة المقابس والمقابس هذه في مجموعة متنوعة من التطبيقات مثل الأنفاق وبناء السفن والتعدين المكشوف أو صناعة التعدين، حيث تلبي بالكامل متطلبات العملاء.

تكمل مجموعة الخدمة الشاقة المقابس والمقابس التي يغطيها حاليًا المعيار EN 60309-2، مما يوفر تيارات مقننة تبلغ 160 أمبير و 200 أمبير و 250 أمبير و 400 أمبير وجهود مقننة تصل إلى 1000 فولت. يعتمد التصميم على المعايير التالية: IEC 309-1, EN 60309-1, DIN VDE 0623, part 1.

الموصلات للتطبيقات الصعبة

في التطبيقات التي يتم فيها استخدام موصلات التيار العالي، تعتبر السلامة والجودة والموثوقية هي الأولويات القصوى للعملاء. من أجل الوفاء بهذه المهمة، تم تجميع كل هذه الخصائص في نطاق منتج واحد. وبالتالي، يتلقى جميع العملاء منتجًا بأعلى

درجة الأداء.

سواء في بناء الأنفاق، حيث تكون القوة الميكانيكية الشديدة مطلوبة أو تطبيقات السكك الحديدية حيث تكون مقاومة الاهتزاز هي الأهم، فإن موصلات التيار العالي هي دائمًا الخيار الصحيح.

نظام الاتصال:

تساهم جهات الاتصال المطلية بالفضة مع أقصى سطح تلامس وبالتالي الحد الأدنى من فقدان الطاقة في تقليل تكاليف الطاقة. كما أنها تضمن موثوقية عالية في الظروف البيئية المختلفة، مثل الاهتزازات القوية ودرجات الحرارة المرتفعة والاتساخ الشديد وما إلى ذلك ... عند التآكل، يمكن استبدال جهات الاتصال بسهولة وسرعة باستخدام الأدوات القياسية.

غلاف قوي:

تم تصميم الموصلات لدرجات الحرارة المحيطة من - 40 درجة مئوية إلى + 100 درجة مئوية. وهذا يضمن وظائف كاملة في درجات الحرارة المنخفضة والمرتفعة جدًا. يؤدي هذا إلى عدد أقل بكثير من أعطال المصنع (تقليل خطر ارتفاع درجة الحرارة) وتقليل خطر الحريق. جانب آخر مهم لمختلف الصناعات، مثل بناء الأنفاق ومواقع البناء والمناجم هو المتانة العالية للموصلات. يمكنها تحمل أحمال تصل إلى 2 طن.

رمز IK:

رمز IK هو نظام ترميز وفقًا للمعيار IEC/EN 50102 أو IEC/EN 62262، والذي يشير إلى درجة الحماية بواسطة غلاف ضد الإجهادات الخارجية الضارة. يمثل كل رقم مميز لرمز IK قيمة تخفيف الإجهاد.

حماية لمس الأصابع:

تم تجهيز كل مقبس بحماية لمس الأصابع من أجل حماية المستخدم من الصدمات الكهربائية في حالة التلامس غير المقصود مع الأجزاء الحية.

IP67/IP55:

الموصلات هي IP67. إنها مقاومة للغبار ومناسبة للغمر المؤقت تحت الماء. وحدات الموصل (صناديق المقابس المعدنية عالية التيار) هي IP55، مما يعني أنها محمية من الغبار ورذاذ الماء.

• موثوقة دائمًا في الظروف البيئية المعاكسة.

• مناسبة لتطبيقات الرطوبة العالية.

• صيانة منخفضة (لا يوجد اختراق للغبار/الرطوبة).

• أمان عالي مضمون في جميع الأوقات.

التطبيقات:

موصلات لكل مهمة

• طاقة الشاطئ

• بناء الأنفاق

• منصات الحفر

• حفر الحصى

• بحري

• سكة حديد

• عسكري

• صناعة

• موقع بناء

• تكنولوجيا الأحداث

• التعدين السطحي

• كيمياء

• مطارات

• محاجر

• محطات الحاويات وتوصيلات الرافعات في الموانئ

• لإمداد الطاقة متعدد الاستخدامات في الفعاليات الداخلية والخارجية واسعة النطاق

• إمداد الطاقة لأسواق

حلول مخصصة:

إذا لم تلبِ الحلول القياسية جميع متطلبات التطبيق، يتم تقديم حلول خاصة بالعملاء بناءً على الطلب.

تطبيق صناديق التوزيع المحمولة والمقابس والمقابس الصناعية:

• صناعات البنية التحتية العامة: النقل بالسكك الحديدية في المناطق الحضرية، محطة الطاقة النووية، محطة طاقة الرياح، الميناء، الرصيف، المطار، النفق، مترو الأنفاق، الجسر، الطريق، موقع البناء، وما إلى ذلك.
• مؤسسات الإنتاج والمعالجة: مصنع معالجة المعادن، مصنع الورق، مصنع الأسمنت، محطة الطاقة، الشركة المصنعة للألمنيوم، أعمال الصلب والحديد، أعمال السيارات، محطة معالجة مياه الصرف الصحي، وما إلى ذلك.
• صناعات الاتصالات: معدات اتصالات الجيل الرابع، معدات اتصالات الجيل الخامس، محطة اتصالات الجيل الخامس، معدات GPS، معدات WIFI، وما إلى ذلك.
• الصناعات الإلكترونية وصناعات الأغذية: خط إنتاج الهاتف المحمول الأوتوماتيكي، خط إنتاج السيارات الأوتوماتيكي، خط إنتاج الأغذية الأوتوماتيكي، وما إلى ذلك.
• صناعات الموسيقى والرياضة: الحفلات الموسيقية، الملعب، العرض التقديمي، مركز الاجتماعات، الفندق، معدات الجولات والأفلام، وما إلى ذلك.
• الصناعات المدنية: المستشفى، المدرسة، البنك، الساحة، مركز التسوق، السوبر ماركت، وما إلى ذلك.
• صناعات السيارات الكهربائية: شاحن السيارات الكهربائية، صندوق توزيع الشاحن، نظام الشحن الذكي، وما إلى ذلك.
