مقبس التوصيل: | مقبس (نوع زاوية مثبت على الحائط) | نوع التثبيت: | جدار جبل |
---|---|---|---|
تنسيق القطب: | 5P = 3P + N + E. | التصنيف الحالي (أمبير): | 250 أ |
درجة الحماية من تصنيف IP: | IP67 | ||
تسليط الضوء: | IP67 الصمام الزاوي المثبت على الحائط,400 فولت مصدر زاوية مثبت على الجدار,250A مصدر الطاقة الموجود على الحائط,400V Wall Mounted Angled Socket,250A Wall Mounted Power Socket |

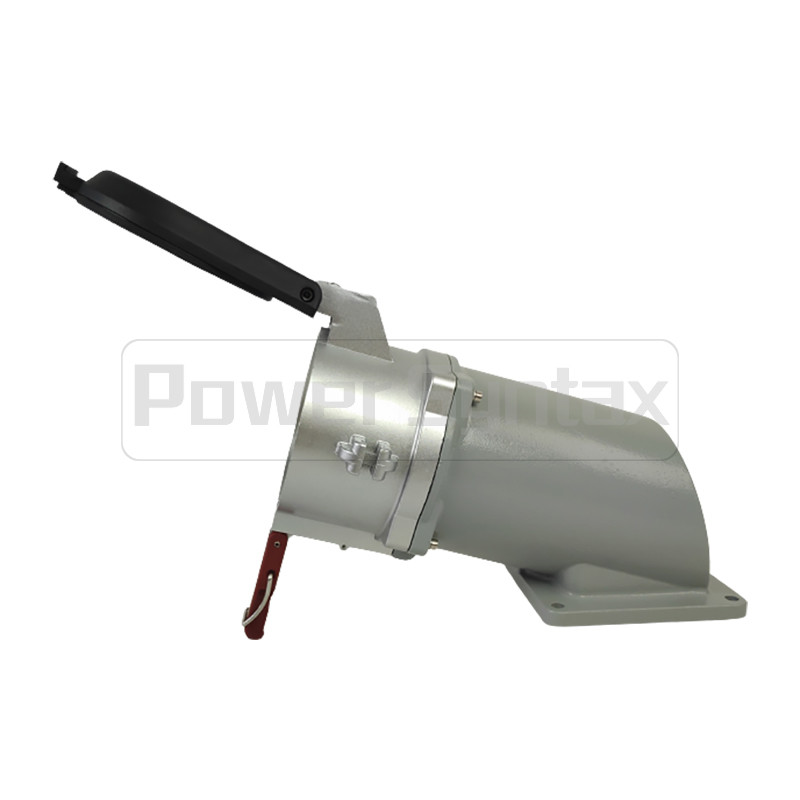

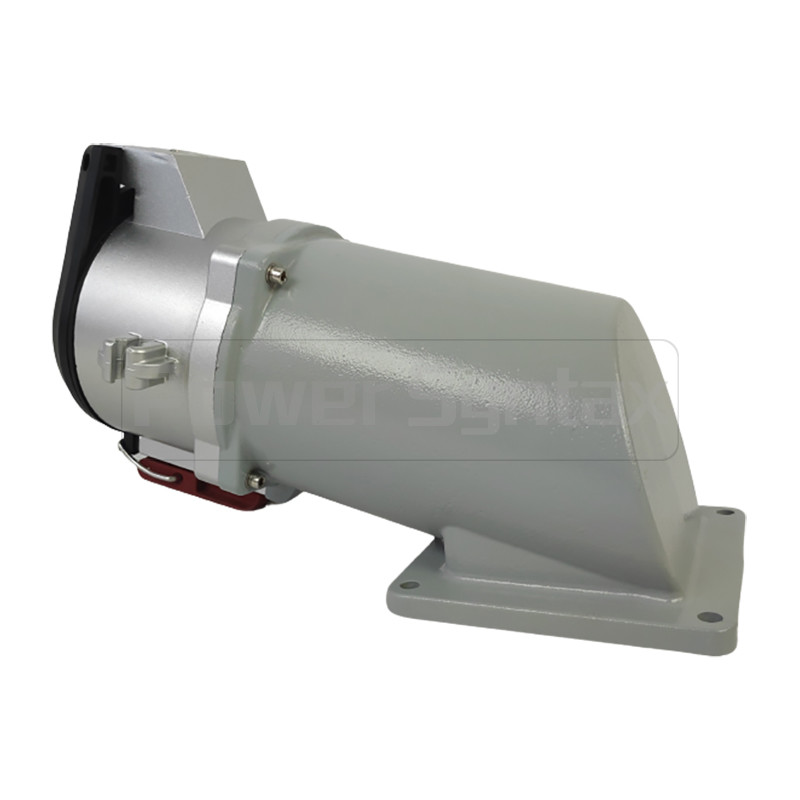

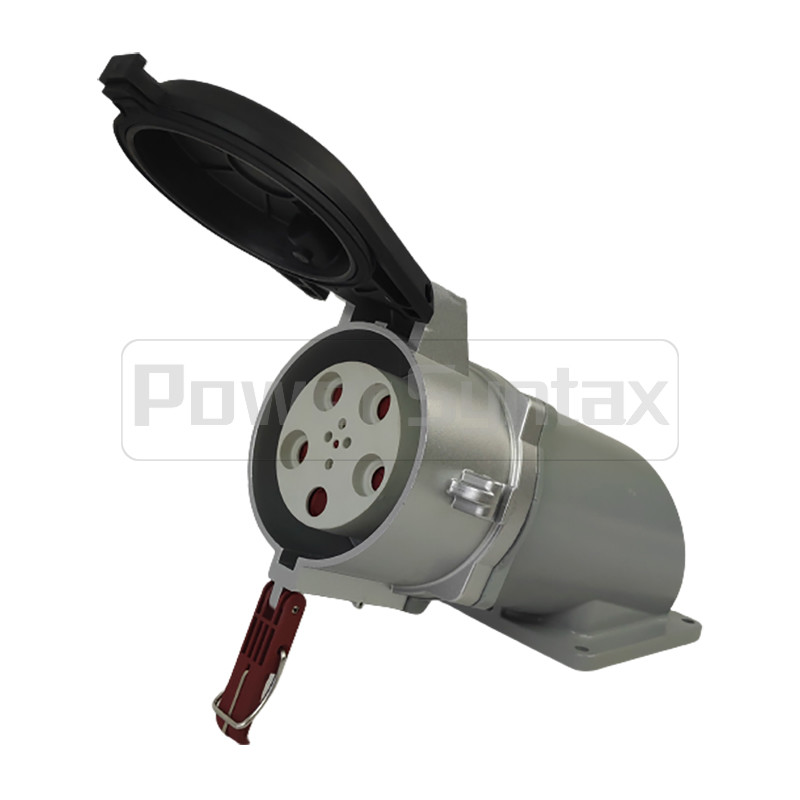

PowerSyntax 5P 250A IP67 400V التيار العالي الثقيل الجدارية المثبتة الزاوية الصناعيةالجزءالرقم 75068
المعلمات التقنية:
الصفة | القيمة |
العلامة التجارية / المصنع | اقتباس قوى |
رقم الجزء المصنع | 75068 |
القابس / المقبس | المقبس (النوع الزاوي المثبت على الحائط) |
نوع التثبيت | حائط |
تنسيق القطب | 5P = 3P + N + E |
التيار المسموح به (أمبير) | 250A |
تصنيف الجهد | 380 فولت ~ 415 فولت (مخصصة حتى 1000 فولت) |
درجة حماية تصنيف الملكية الفكرية | IP67 |
درجة الحماية لمقاومة الصدمات | IK10 |
درجة الحرارة المحيطة | - 40 °C إلى + 100 °C |
مقاومة العزل (المرحلة-المرحلة والمرحلة الأرضية) |
> 500 MOhm |
مؤشر متابعة مقارنة للمدخل | > 600 CTI |
كابل CSA (منطقة القطع العرضي) الموصل الصلب EN 60228 الفئة 1 + 2 |
120 - 150 مم2 |
كابل الطيار CSA (منطقة القطع العرضي) الموصل EN 60228 الفئة 1 + 2 |
1.5 - 4.0 مم2 |
قطر غدة الكابل للكابل | 45 - 66 ملم |
موقع الساعة | 6 ساعات |
التردد (هرتز) | 50-60 هرتز |
الجنس | الإناث |
توجيه الجسم | مستقيم |
تكنولوجيا الاتصال | محطة المسمار |
مادة السكن البلاستيكي | الألومنيوم المصبوب |
مادة الاتصالات المعدنية | النحاس المصفوف بالفضة |
المعيار الدولي | IEC 309-2، EN 60309-2، DIN VDE 0623 الجزء الأول |
التوترات والترددات الأخرى المتاحة عند الطلب. |
التيار الحالي | البولنديين |
230 فولت 50a.60 هرتز |
400 فولت 50a.60 هرتز |
500 فولت 50a.60 هرتز |
690 فولت 50a.60 هرتز |
1000 فولت 50a.60 هرتز |
4P 5P الساعة التاسعة |
4P 5P الساعة السادسة |
4P 5P السابعة السابعة |
4P 5P الخامسة الخامسة |
4P 5P ساعة واحدة |
||
250A | 4P | 75062 | 75063 | 75064 | 75065 | 75066 |
5P | 75067 | 75068 | 75069 | 75070 | 75071 | |
400A | 4P | 75072 | 75073 | 75074 | 75075 | 75076 |
5P | 75077 | 75078 | 75079 | 75080 | 75081 |
رسم الأبعاد:
الخصائص والفوائد:
• حماية كاملة ضد الاتصال والموثوقية في الظروف البيئية السيئة بسبب درجة الحماية IP67 (ضد الغبار والماء).
• تضمن الاتصالات القياسية المدمجة في الطاقة أيضاً إمدادات الطاقة الآمنة. يمكن توجيه كابل الطيار في كابل التغذية ككابل هجين أو بشكل منفصل في المقصورة.
• الاتصالات الكابلات ممكنة مع وبدون الحاجز.
• تعزز المسامير الثابتة الحاصلة السلامة وتتيح التثبيت السريع والسهل.
• Permanently installed finger contact protection protects against the risk of electric shock if the live parts are inadvertently touched and additionally prevents system failures due to the penetration of foreign particles.
• غطاء الألومنيوم القوي للغاية يتحمل حمولات تصل إلى حوالي 2 طن وبالتالي يمكن استخدامه في أصعب الظروف والظروف السيئة.
• موثوقية عالية في درجات الحرارة من -40 °C إلى + 100 °C.
• التوصيل السهل مع أدوات التثبيت القياسية وإدخال كابل سهل الاستخدام.
إصدارات العمل الثقيل للصناعة:
لسنوات عديدة، كانت PowerSyntax شريكا قويا في مجال أقراص CEE وأجهزة المقابس حتى 125 A.الآن تم توسيع البرنامج المعروفة إلى أجهزة وصلة عالية التيار والمقبس حتى 400 Aكالمعتاد، يتم إعطاء الأولوية العليا لمعايير السلامة والجودة والموثوقية. يمكن العثور على هذه الأجهزة في مجموعة متنوعة من التطبيقات مثل النفقات، بناء السفن،التعدين المفتوح أو صناعة التعدين، عندما تلبي تماما متطلبات العملاء.
يكمّل نطاق العمل الثقيل المقابس والمقابس التي تغطيها المعيار EN 60309-2 حاليًا ، مما يجعل التيارات الاسمية 160A و 200A و 250A و 400A ومجهدات اسمية تصل إلى 1000 فولت.يعتمد التصميم على المعايير التالية: IEC 309-1، EN 60309-1، DIN VDE 0623، الجزء 1.
موصلات تطبيقات صعبة
في التطبيقات التي تستخدم فيها موصلات التيار العالي، والسلامة والجودة والموثوقية هي الأولويات الكبرى للعملاء.تم تجميع كل هذه الخصائص في مجموعة منتجات واحدةوبالتالي، يحصل جميع العملاء على منتج مع أعلى
درجة الأداء
سواء في بناء الأنفاق، حيث تتطلب القوة الميكانيكية للغاية أو تطبيقات السكك الحديدية حيث مقاومة الاهتزاز هو من أهمية قصوى،الاتصالات ذات التيار العالي هي دائما الخيار الصحيح.
نظام الاتصال:
المسارات المصفوفة بالفضة مع الحد الأقصى من سطح الاتصال وبالتالي الحد الأدنى من فقدان الطاقة تساهم في خفض تكاليف الطاقة. كما أنها تضمن موثوقية عالية في ظروف بيئية مختلفة،مثل الاهتزازات القوية، درجات حرارة عالية، تلوث شديد، الخ... عند ارتداء، يمكن استبدال العدسات بسهولة وبسرعة باستخدام الأدوات القياسية.
مساكن قوية:
تم تصميم الاتصالات لدرجات الحرارة المحيطة من - 40 °C إلى + 100 °C. وهذا يضمن الوظائف الكاملة في درجات الحرارة المنخفضة والعالية جدا.هذا يؤدي إلى انخفاض كبير في حالات فشل المنشآت (تخفيض خطر الإفراط في الحرارة وتقليل خطر الحريق)جانب آخر مهم للصناعات المختلفة، مثل بناء الأنفاق ومواقع البناء والمناجم، هو قوة العلاقات العالية. يمكن أن تتحمل حمولات تصل إلى 2 طن.
كود إيك:
رمز IK هو نظام ترميز وفقًا لـ IEC/EN 50102 أو IEC/EN 62262 ، والذي يشير إلى درجة الحماية التي يقدمها الغطاء ضد الضغوط الخارجية الضارة.كل رقم مميز في رمز IK يمثل قيمة تخفيف الإجهاد.
حماية لمسة الإصبع:
يتم تجهيز كل مصدر بحماية لمسة الإصبع لحماية المستخدم من الصدمات الكهربائية في حالة الاتصال غير المقصود بالأجزاء الحية.
IP67/IP55:
وحدات الاتصال (صناديق المقابس المعدنية عالية التيار) هي IP55 ،والذي يعني حماية من الغبار والمياه.
• دائماً موثوق بها في ظروف بيئية معاكسة.
• مناسبة لتطبيقات الرطوبة العالية.
• صيانة منخفضة (لا دخول الغبار / الرطوبة).
• ضمان أمن عالٍ في جميع الأوقات.
التطبيقات:
وصلات لكل مهمة
• الطاقة البرية
• بناء الأنفاق
• أجهزة الحفر
• حفر الحصى
• البحرية
• السكك الحديدية
• العسكرية
• الصناعة
• موقع البناء
• تقنية الأحداث
• التعدين في القطاع
• الكيمياء
• المطارات
• محاجر
• محطات الحاويات وربط الرافعات في الموانئ
• لتوفير طاقة متعددة الاستخدامات في الأحداث الداخلية والخارجية واسعة النطاق
• إمدادات الكهرباء لمواقع السوق
حلول مخصصة:
إذا كانت الحلول القياسية لا تستوفي جميع متطلبات الطلب، يتم صنع حلول خاصة بالعميل بناءً على الطلب.
تطبيق صناديق التوزيع المحمولة ، المقابس الصناعية والمقابس:
